A Nomus está comprometida em proporcionar soluções cada vez mais robustas e integradas para otimizar a gestão industrial. Em nossa constante busca por inovação, vamos apresentar a integração com a eCUBUS, um software que possibilita integração do Nomus ERP Industrial com softwares CAD automatizando a engenharia do produto.
O guia rápido "Integração com eCUBUS" está subdividido nas seções:
ÍNDICE
- O que é o eCubus?
- Como funciona a integração com o eCUBUS?
- Como contratar e implantar o eCUBUS?
- Como configurar o sistema Nomus para utilizar o integrador eCUBUS?
- Passo 1) Revisão dos tipos de produtos
- Passo 2) Revisão dos grupos e famílias de produto
- Passo 3) Revisão de produtos templates
- Passo 4) Revisão de matérias primas
- Passo 5) Revisão de produção em terceiros
- Passo 6) Defina uma estrutura de codificação de produtos
- Passo 7) Revisão do Centro de trabalho e Recursos.

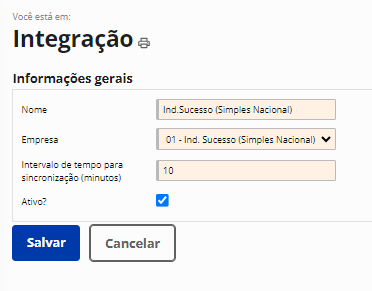

- Passo 8) Configurar integração no sistema Nomus
O que é o eCubus?
O eCUBUS possibilita integração do Nomus ERP Industrial com softwares CAD automatizando a engenharia do produto.
Veja os softwares CADs que podem ser integrados:
- SolidWorks
- SolidEdge
- AutoCAD
- Inventor
- TopSolid
- Plant3D
- GStarCAD
- EPlan
- Tekla
- BricsCAD
- ZWCAD

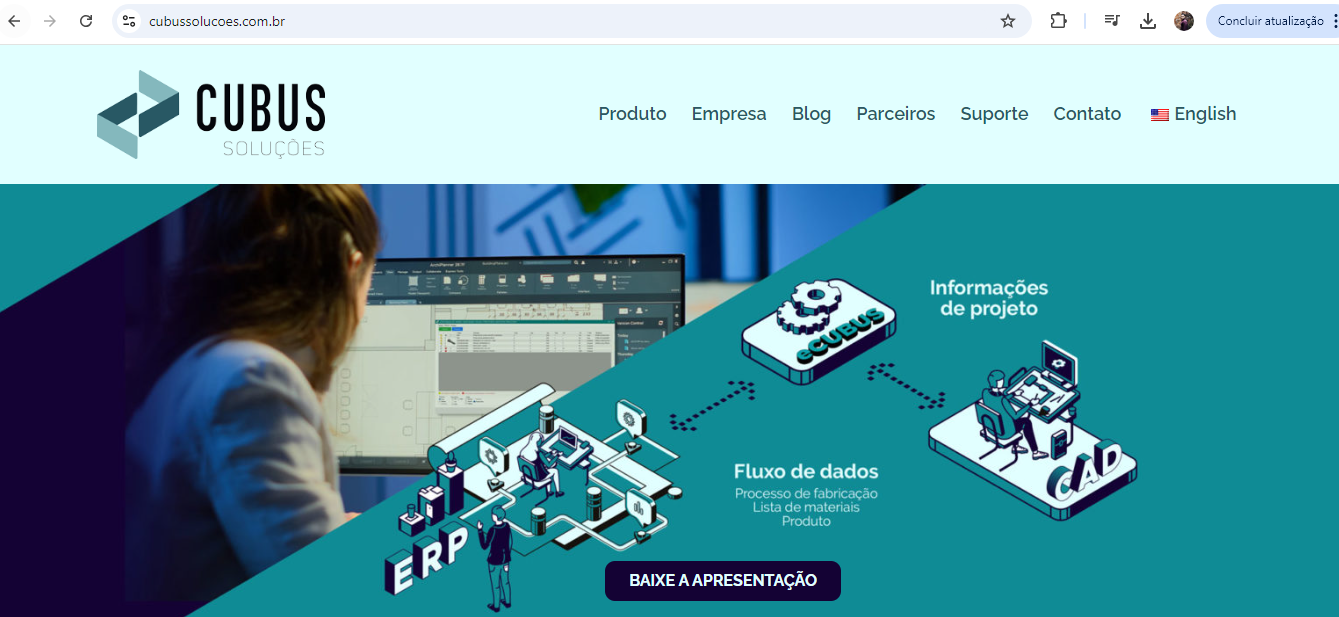

Caso você tenha outros softwares CAD, você pode consultar a Cubus Soluções para avaliação de desenvolvimento dessa integração.
Com a integração entre o Nomus ERP Industrial e o eCUBUS, a sua empresa obtém:
- Mais produtividade do time de Engenharia
- Mais agilidade e confiabilidade no cadastro de produtos fabricados, criação de listas de materiais e roteiros de produção
Essa é uma integração bidirecional em tempo real, entre o projeto de engenharia no software CAD e o Nomus ERP Industrial. Conheça o site do nosso parceiro: https://cubussolucoes.com.br/
Como funciona a integração com o eCUBUS?
Ao habilitar esta integração, o eCUBUS consulta em tempo real no Nomus ERP Industrial:
- Tipos de produto
- Grupos de produto
- Famílias de produto
- Unidades de medida
Matérias primas
Produtos templates (produto modelo)
Centros de trabalho
Recursos
Além disso, o eCUBUS envia em tempo real para o Nomus ERP Industrial:
Cadastro de produtos fabricados
Desenhos de produtos fabricados
Listas de materiais de produtos fabricados
Roteiros de produção de produtos fabricados
Link da documentação técnica de integração do eCUBUS: http://ecubus.cubussolucoes.com.br/documentacao/doku.php
Como contratar e implantar o eCUBUS?
Para clientes da base é necessário enviar um email para financeiro@nomus.com.br para receber uma proposta comercial e fazer um termo aditivo antes de iniciar a implantação.
Ao contratar a integração com o eCubus a sua empresa tem direito a instalar uma base de testes do sistema Nomus para homologar a integração. Após terminar a homologação, se o cliente desejar manter essa base de testes, ele deverá contratar o serviço de "Instalação de base de testes para o cliente".
Como configurar o sistema Nomus para utilizar o integrador eCUBUS?
Para integrar o eCUBUS com o Nomus ERP Industrial é essencial seguir algumas etapas de cadastro no Nomus para garantir que a integração funcione corretamente.
Veja abaixo os cadastros que precisam ser criados, revisados e como configurar o integrador Nomus/eCUBUS:
Passo 1) Revisão dos tipos de produtos
No sistema Nomus os tipos de produto classificam cada produto consumido ou fabricado por sua empresa, com base em suas funções e características.
O sistema eCUBUS consulta os tipos de produto no Nomus.
Essa consulta é importante para filtrar materiais que serão utilizadas nos projetos de produto no software CAD e para cadastrar corretamente os produtos fabricados originados a partir do projeto do produto no software CAD.
Portanto manter o cadastro de tipos de produto atualizado e organizado é fundamental para uma boa integração com o eCUBUS.
Veja abaixo exemplos de tipos de produto que podem ser utilizados na integração com eCUBUS:
| Tipo de produto | Explicações |
| Produto acabado | Produto fabricado pela empresa e vendido para o cliente. Ex: Sacola plástica em uma fábrica de sacolas. |
| Matéria prima | Produto comprado pela empresa para ser utilizado no processo produtivo se integrando ao produto. Ex: Resina em uma fábrica de tintas. |
| Produto semi-acabado | Produto fabricado pela empresa e consumido no seu processo produtivo. Ex: Bobina plástica em uma fábrica de sacolas. |
| Embalagem | Produto comprado pela empresa para ser utilizado como embalagem do produto acabado. Ex: Lata de 3,6 litros de tinta em uma fábrica de tintas. |
| Subproduto | Produto gerado pelo processo produtivo da empresa, sem ser o produto principal da ordem de produção, mas com aproveitamento econômico. Ex: Apara em uma indústria plástica. |
| Serviço de produção em terceiros | Serviço de produção em terceiros contratado por uma industria. Ex: Serviço de tratamento térmico contratado. |
| Serviço de produção para terceiros | Serviço de produção para terceiros prestado pela empresa. Ex: Serviço de usinagem sob encomenda prestado por uma indústria |
Saiba mais sobre o cadastro de tipos de produto clicando aqui.

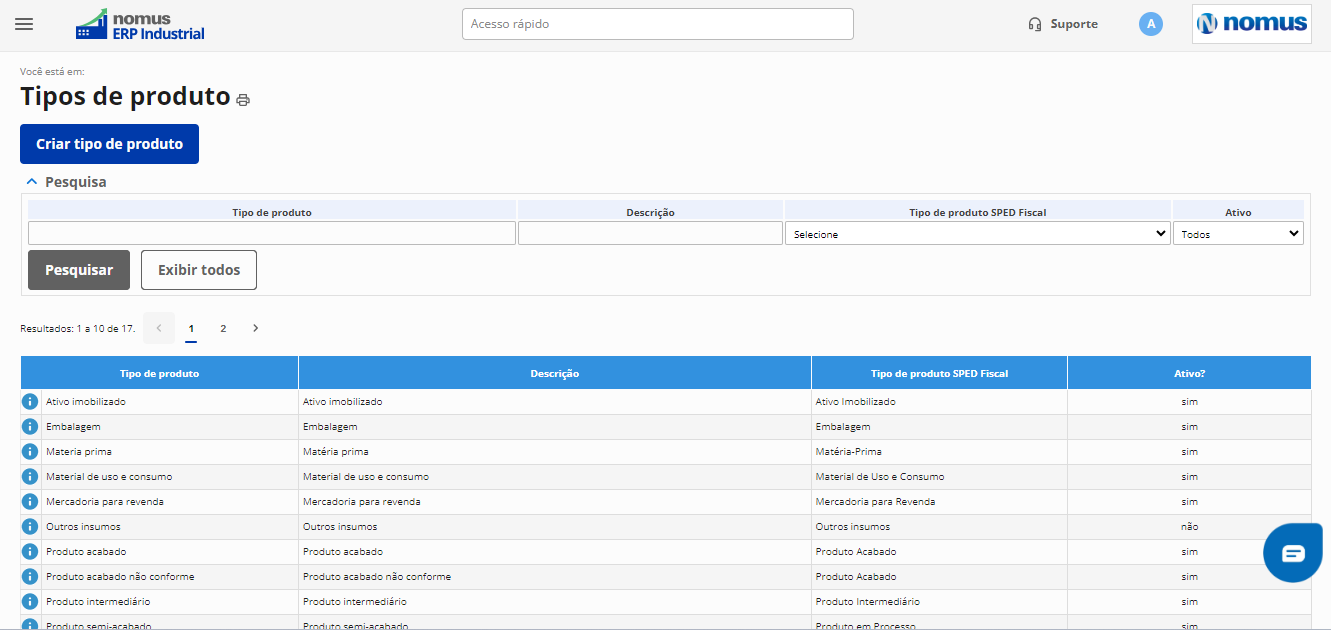

Veja abaixo um exemplo da tela "Tipos de produto":
Passo 2) Revisão dos grupos e famílias de produto
Grupos e famílias são classificações que ajudam a segmentar os produtos de acordo com características e finalidades semelhantes, permitindo um melhor controle e otimização de relatórios e processos.
O sistema eCUBUS consulta os grupos e famílias de produto no sistema Nomus.
Essa consulta é importante para filtrar materiais que serão utilizadas nos projetos de produto no software CAD e para cadastrar corretamente os produtos fabricados originados a partir do projeto do produto no software CAD.
Portanto manter o cadastro de tipos de produto atualizado e organizado é fundamental para uma boa integração com o eCUBUS.
Veja abaixo exemplos de estruturação de grupos e famílias de produtos em alguns segmentos da indústria:
Segmento: Indústria Química (Tintas e Solventes)
| Grupo de Produto | Família de Produto |
|---|---|
| Tintas | Tintas à Base de Água |
| Tintas à Base de Solvente | |
| Tintas Epóxi | |
| Tintas Acrílicas | |
| Solventes | Solventes de Limpeza |
| Solventes de Dissolução | |
| Solventes Orgânicos |
Segmento: Indústria de Alimentos
| Grupo de Produto | Família de Produto |
|---|---|
| Biscoitos | Biscoitos Doces |
| Biscoitos Salgados | |
| Biscoitos Integrais | |
| Produtos de Confeitaria | Chocolates |
| Balas e Gomas | |
| Doces em Calda | |
| Bebidas | Refrigerantes |
| Sucos Naturais | |
| Bebidas Alcoólicas |
Segmento: Indústria Metalúrgica
| Grupo de Produto | Família de Produto |
|---|---|
| Chapas de Aço | Chapas de Aço Inox |
| Chapas de Aço Carbono | |
| Chapas de Aço Galvanizado | |
| Tubos Metálicos | Tubos de Cobre |
| Tubos de Aço | |
| Tubos de Alumínio | |
| Parafusos | Parafusos de Aço |
| Parafusos de Latão | |
| Parafusos Inoxidáveis |
Segmento: Indústria Têxtil
| Grupo de Produto | Família de Produto |
|---|---|
| Tecidos Naturais | Algodão |
| Linho | |
| Seda | |
| Tecidos Sintéticos | Poliéster |
| Nylon | |
| Elastano | |
| Fios | Fios de Algodão |
| Fios de Seda | |
| Fios Sintéticos |
Segmento: Indústria de Cosméticos
| Grupo de Produto | Família de Produto |
|---|---|
| Cuidado com a Pele | Cremes Hidratantes |
| Protetores Solares | |
| Séruns Anti-idade | |
| Cuidado com o Cabelo | Shampoos |
| Condicionadores | |
| Máscaras Capilares | |
| Maquiagem | Bases |
| Batons | |
| Sombras |
Segmento: Indústria Automotiva
| Grupo de Produto | Família de Produto |
|---|---|
| Componentes de Motor | Pistões |
| Válvulas | |
| Eixos | |
| Componentes de Freio | Discos de Freio |
| Pastilhas de Freio | |
| Pinças de Freio | |
| Pneus | Pneus de Carros |
| Pneus de Caminhões | |
| Pneus de Motos |
Esses exemplos mostram como os grupos e famílias de produtos podem ser organizados em diversos setores, de modo a facilitar a gestão de estoque, produção e emissão de relatórios no Nomus ERP Industrial.
Saiba mais sobre o cadastro de grupos de famílias de produto clicando aqui.

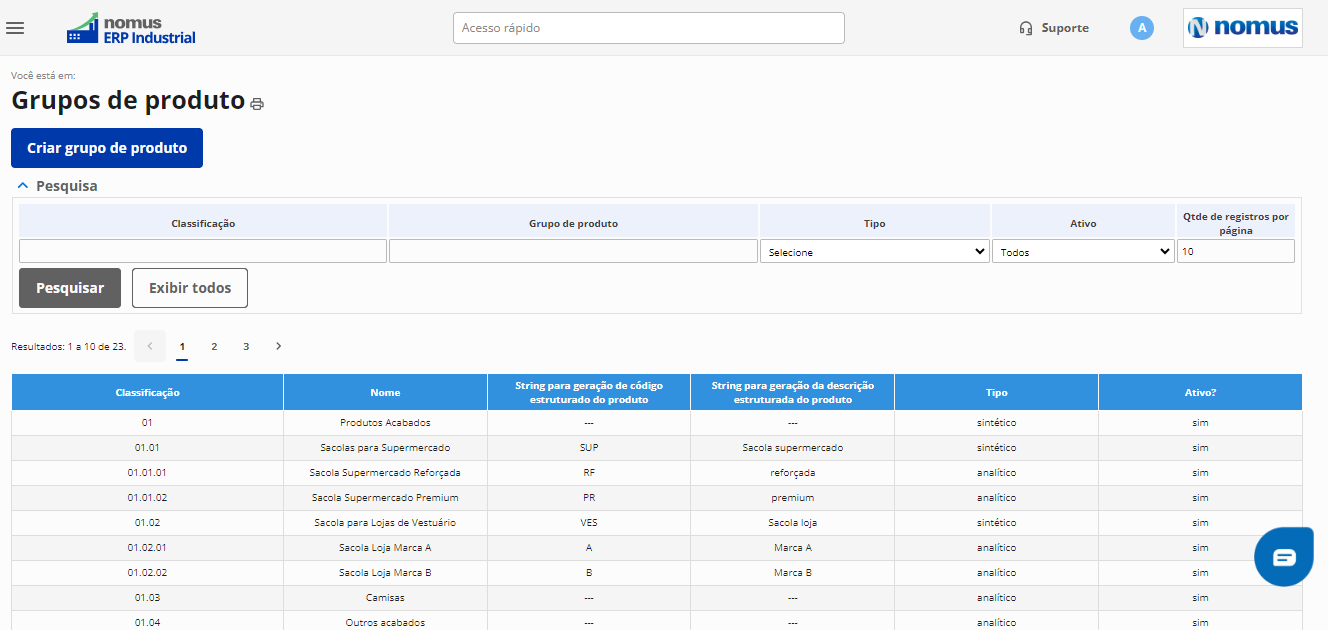

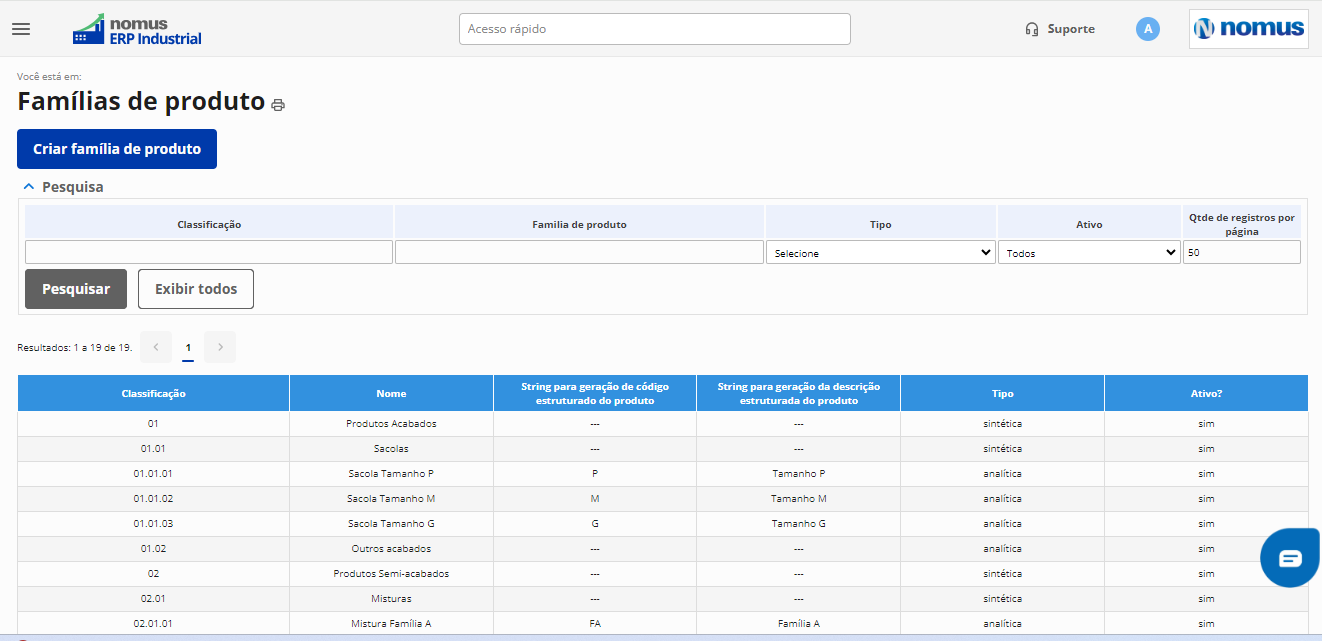

Veja abaixo exemplos das telas "Grupos de produto" e "Famílias de produto":
Passo 3) Revisão de produtos templates
Um produto template é um recurso utilizado para facilitar a criação de novos produtos com características semelhantes. Ele funciona como um modelo pré-configurado que já possui especificações corretas como unidade de medida, método de ressuprimento, empresas habilitadas, setores de estoque habilitados, NCM, origem do produto, política de ressuprimento, configurações de MRP, Fábrica, Qualidade, dentre outras.
O sistema eCUBUS consulta os produtos template no sistema Nomus.
Essa consulta é importante para que o sistema eCUBUS consiga cadastrar corretamente os produtos fabricados originados a partir do projeto do produto no software CAD.
No Nomus, o conceito de Template é equivalente ao de Produto Base do eCUBUS.
Quando o eCubus cadastra um produto fabricado no sistema Nomus com base em um produto template, o cadastro do produto template é clonado pelo sistema Nomus, e o novo produto é criado aproveitando todas as especificações para o produto que está sendo cadastrado, ajudando a sua empresa a economizar tempo e padronizar processos, uma vez que não será necessário inserir todas as informações do zero, apenas fazer as adaptações específicas para o novo produto.
Isso é especialmente útil em indústrias que fabricam uma ampla gama de produtos com pequenas variações, permitindo maior agilidade no desenvolvimento de novos produtos e garantindo consistência na gestão dos dados de produção e materiais.
Todas as alterações feitas em um produto criado a partir de um produto template não são aplicadas no produto template. Além disso, todas as alterações feitas em um produto template não afetam os produtos já criados a partir deste template.

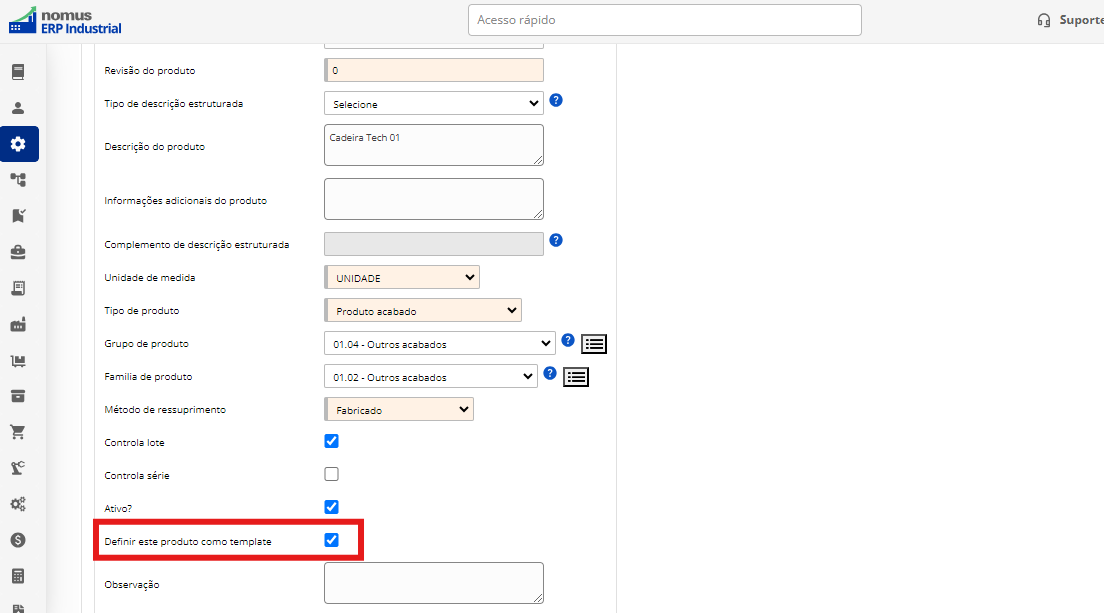

No Nomus, para definir um produto como template, acesse à tela "Edição/Criação de produto", clique na aba "geral", e marque a a opção "Definir este produto como produto template", como em destaque na imagem a seguir:
Para a integração com o eCUBUS é fundamental que o produto template esteja:
- Desativado (checkbox "Ativo?" desmarcado). Atenção: exceto o serviço de industrialização.
- O código do produto deve ser simples e sem caracteres especiais.
Somente com os critérios acima o eCUBUS identifica que trata-se de um produto template. Por isso, por favor, revise esses cadastros.
Atenção: Quanto mais específica for a classificação do tipo, grupo e família de produto, mais específico será o template.
Passo 4) Revisão de matérias primas
O sistema eCUBUS consulta as matérias primas no sistema Nomus. Essa consulta é importante para filtrar materiais que serão utilizadas nos projetos de produto no software CAD.

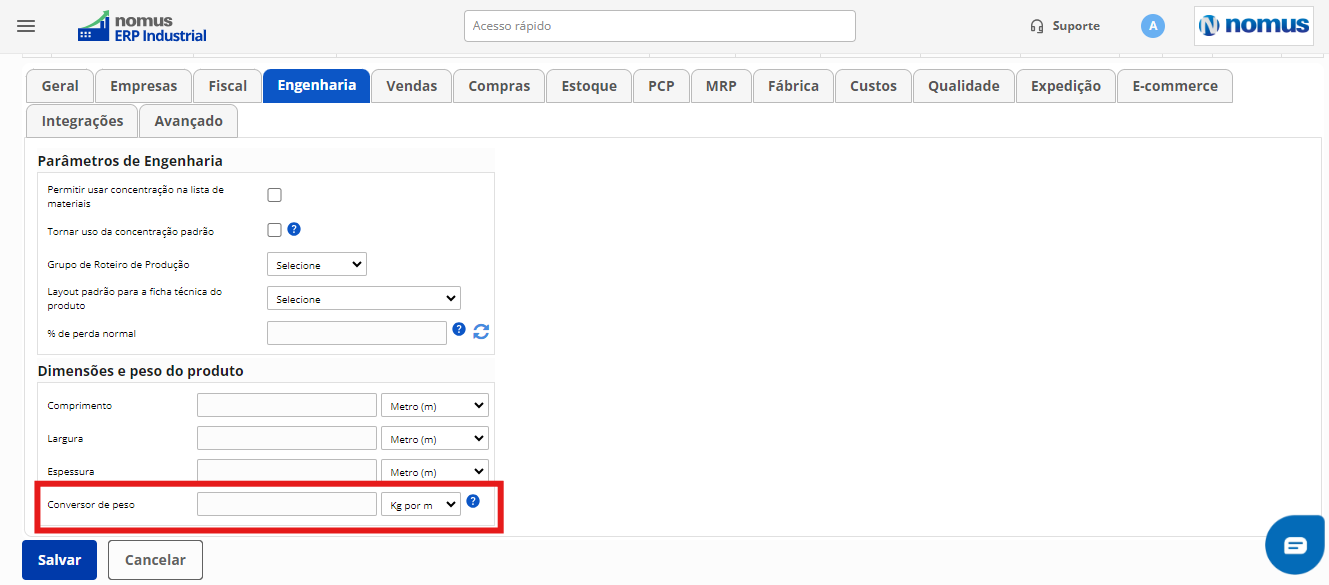

No cadastro da matéria prima temos o campo "Conversor de peso" que é muito importante para a integração com o eCUBUS. Esse campo fica localizado na tela de criação/edição de produto, na aba engenharia, conforma a imagem a seguir:
As opções possíveis para o "Conversor de peso" são:
- Peso por metro do produto (Kg/m): geralmente é utilizado em matérias primas como tubos e barras
- Peso por metro quadrado do produto (Kg/m²): geralmente é utilizado em matérias primas como chapas
- Peso por metro cúbico do produto (Kg/m³): geralmente é utilizado em matérias primas como blocos de aço para fabricação de moldes e matrizes.
A informação deste campo é integrada com o sistema eCUBUS para facilitar o cálculo da quantidade necessária de matéria prima em kg quando o projeto do produto é feito em um software CAD.
O conversor definido em kg/m, kg/m2 ou kg/m3 é válido para matérias primas cuja unidade é kg. Para unidades como m, m2 ou m3, o conversor passa a ser como 1 (um), pois o comprimento já em convertido pelo eCUBUS de mm (normalmente unidade de projeto) para m;
Passo 5) Revisão de produção em terceiros
A produção em terceiros ocorre quando a sua empresa contrata um fornecedor para fazer a industrialização por encomenda e remete materiais de propriedade da sua empresa para esse fornecedor.
O fornecedor recebe os materiais de propriedade de sua empresa e utiliza esses materiais no processo produtivo.
Após o término do processo produtivo, o fornecedor fatura o serviço de industrialização por encomenda, envia o produto industrializado para sua empresa e faz o retorno simbólico dos materiais de propriedade da sua empresa consumidos.
Ao receber o produto industrializado pela fornecedor, sua empresa gera o documento de entrada para a NF-e recebida, gerando as contas a pagar para o serviço de industrialização por encomenda e dando entrada no produto industrializado pelo fornecedor no estoque.
Saiba mais sobre produção em terceiros clicando aqui.
Quando a sua indústria faz a produção em terceiros e utiliza a integração com o eCUBUS, o sistema Nomus é capaz de estruturar as listas de materiais corretamente criando um nível na lista de materiais para cada serviço terceirizado.
Abaixo, segue campos importantes para revisão:
Centro de trabalho com produção em terceiros

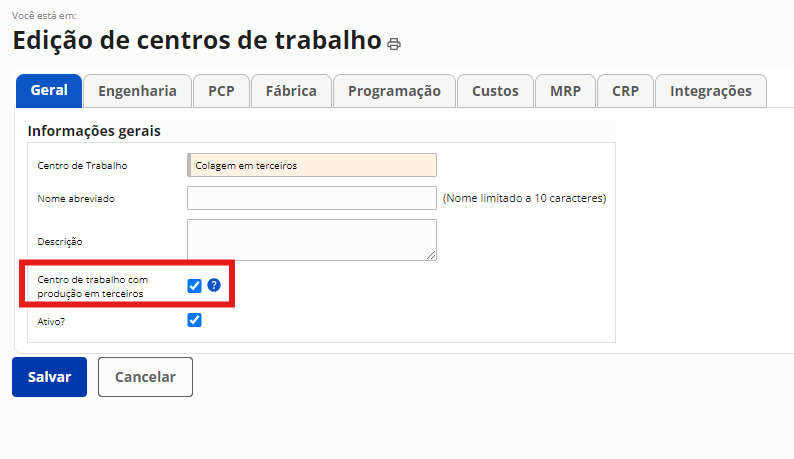

No cadastro de centros de trabalho, na aba "Geral", temos a configuração "Centro de trabalho com produção em terceiros".
Marque esta configuração em todos os centros de trabalho com produção em terceiros.
A marcação desta configuração é fundamental para que o sistema Nomus crie a lista de materiais dos produtos com produção em terceiros corretamente na integração com o eCubus, sendo capaz de:
- Marcar o campo "Remete componente para industrialização em terceiros" no componente da lista de materiais.
- Criar um novo serviço de produção em terceiros e adicioná-lo na lista de materiais.
- Preencher o parâmetro de PCP "Tipo de ordem padrão para geração de ordens de produção" no cadastro do produto com produção em terceiros.
Atenção: além desta configuração é importante preencher as configurações na aba "Integrações - eCubus".
Criação automática dos serviços de produção em terceiros

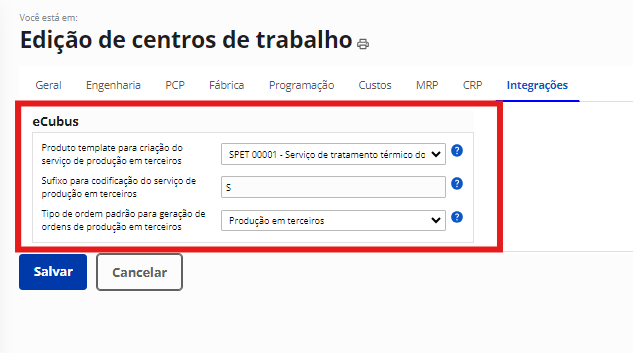

No cadastro do centro de trabalho, na aba "Integrações", temos o quadro "eCubus".
Veja abaixo, uma tabela explicando o comportamento de cada campo.
Produto template para criação do serviço de produção em terceiros | Esta configuração apresenta os produtos cadastrados no sistema com o parâmetro de PCP "Serviço de industrialização em terceiros" marcado. Quando um produto com produção em terceiros é criado através da integração com o eCubus o sistema Nomus é capaz de criar um novo serviço de produção em terceiros copiando o produto template selecionado nesta configuração e adicioná-lo na lista de materiais. Como exemplo vamos considerar um processo de pintura em terceiros. Podemos criar um produto Código: S001 | Descrição: "Serviço de pintura em terceiros" marcando o parâmetro de PCP "Serviço de industrialização em terceiros". Em seguida podemos criar o centro de trabalho "Pintura em terceiros" marcando o campo "Centro de trabalho com produção em terceiros" e selecionando o produto "S001 - Serviço de pintura em terceiros" nesta configuração. Agora considere que no eCubus você tem um produto "Código: E01 | Descrição: Suporte motor" que utiliza a matéria prima "CH4 - Chapa 4 MM" e que tem a operação 10 no centro de trabalho "Pintura em terceiros" e a operação 20 no centro de trabalho "Embalagem". Ao enviar este produto para o Nomus, o eCubus vai criar a sua lista de materiais assim:
Quando esta configuração está preenchida corretamente, o sistema Nomus é capaz de criar um novo serviço de produção em terceiros "Código: E01-1S | Descrição: Suporte motor - Serviço de pintura em terceiros" copiando o produto template selecionado nesta configuração e adicioná-lo na lista de materiais, como abaixo:
|
Sufixo para codificação do serviço de produção em terceiros | Preencha essa configuração com o sufixo que será adicionado ao código do serviço de produção em terceiros criado pelo sistema Nomus na integração com o eCubus. O valor padrão deste campo é "S". |
Tipo de ordem padrão para geração de ordens de produção em terceiros | Quando um produto é criado no sistema Nomus através da integração com o eCubus, o sistema Nomus avalia se a primeira operação do roteiro de produção é realizada em um centro de trabalho com a configuração "Centro de trabalho com produção em terceiros" marcada. Caso positivo, ao criar o produto, o sistema Nomus preenche o parâmetro de PCP "Tipo de ordem padrão para geração de ordens de produção" com o tipo de ordem selecionado nesta configuração. |
O padrão para criação do código do produto "Serviço em terceiros" é:
Código do produto pai + Sufixo para codificação do serviço de produção em terceiros |
Por exemplo, "E01-1S" é uma junção do código do produto pai "E01-1" com o sufixo para codificação do serviço de produção em terceiros "S".
Já a descrição do produto "Serviço em terceiros", o padrão para criação é:
| Descrição do produto pai do nível 1 da lista de materiais + Descrição do serviço de produção em terceiros |
Por exemplo, "Suporte motor - Serviço de pintura em terceiros" é uma junção da descrição do produto pai no nível 1 da lista de materiais "Suporte motor", com a descrição do serviço de produção em terceiros "Serviço de pintura em terceiros".
Integração do campo "Remete componente para industrialização em terceiro"
Quando o eCubus cria a Engenharia de um produto no Nomus, o Nomus passa a avaliar se a primeira operação do roteiro de fabricação é realizada em um centro de trabalho com o a configuração "Centro de trabalho com produção em terceiros" marcada.
Caso positivo, todos os componentes da lista de materiais deste produto são cadastrados no sistema Nomus com o campo "Remete componente para industrialização em terceiros" marcado.
Passo 6) Defina uma estrutura de codificação de produtos
A codificação de produtos é crucial para manter a organização e controle dos itens dentro da empresa, garantindo que cada produto tenha um identificador único e padronizado para facilitar a gestão de estoque, produção e emissão de relatórios.
No Nomus ERP Industrial temos três formas para codificar o seu produto:
- Codificação manual
- Codificação automática por tipo de produto
- Codificação automática e estruturada
Veja abaixo como funciona as três formas de codificação de produtos no sistema.

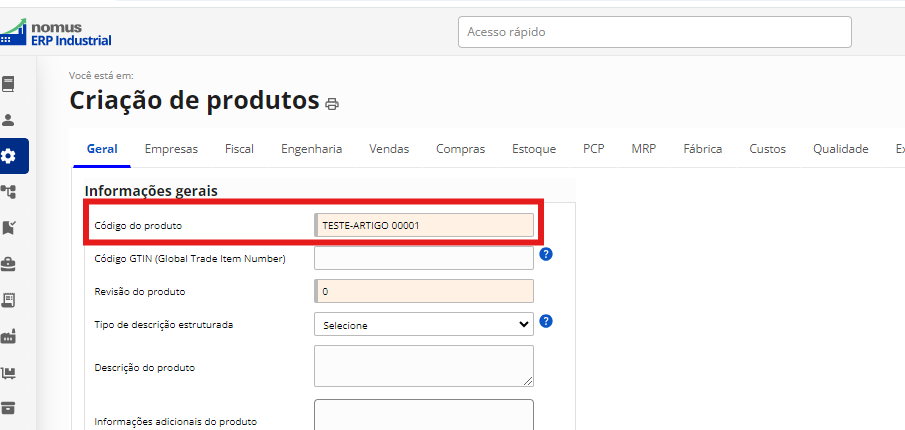

Codificação manual
A codificação manual refere-se ao processo de criar e atribuir manualmente códigos aos produtos ou materiais no sistema.

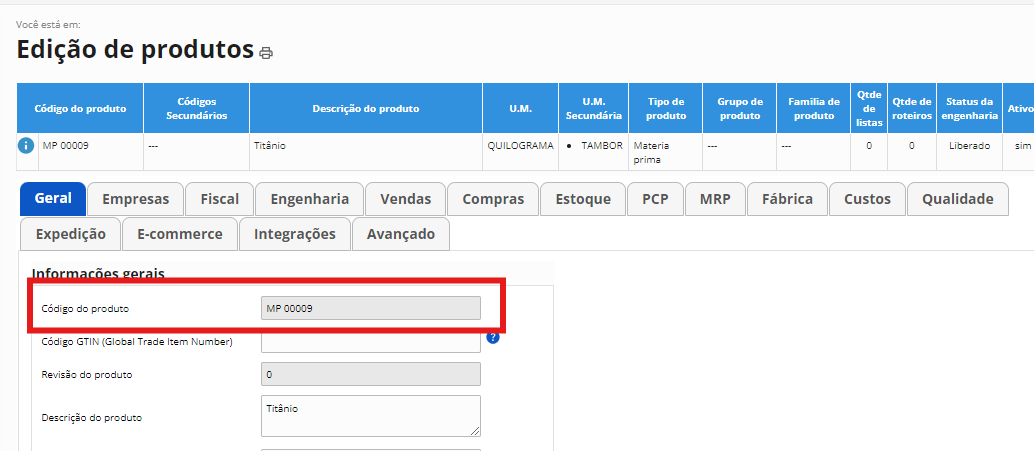

Codificação automática por tipo de produto
A codificação automática é uma funcionalidade que permite ao sistema gerar automaticamente códigos na criação dos produtos.
Esse recurso otimiza o processo de criação de produtos e materiais, reduzindo erros humanos e garantindo uma padronização consistente no cadastro de itens.

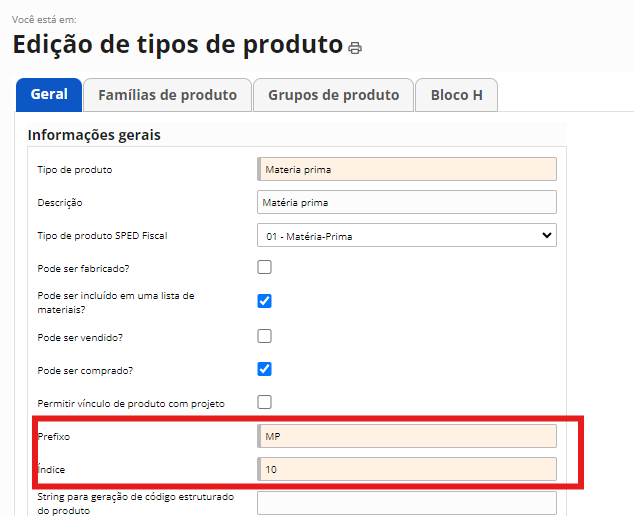

Com esse tipo de codificação, é possível definir um prefixo e o índice para cada tipo de produto, e o sistema realiza o gerenciamento dos sequenciais a partir desse critério. Exemplo: MP 00001, MP 00002,...
Codificação automática e estruturada

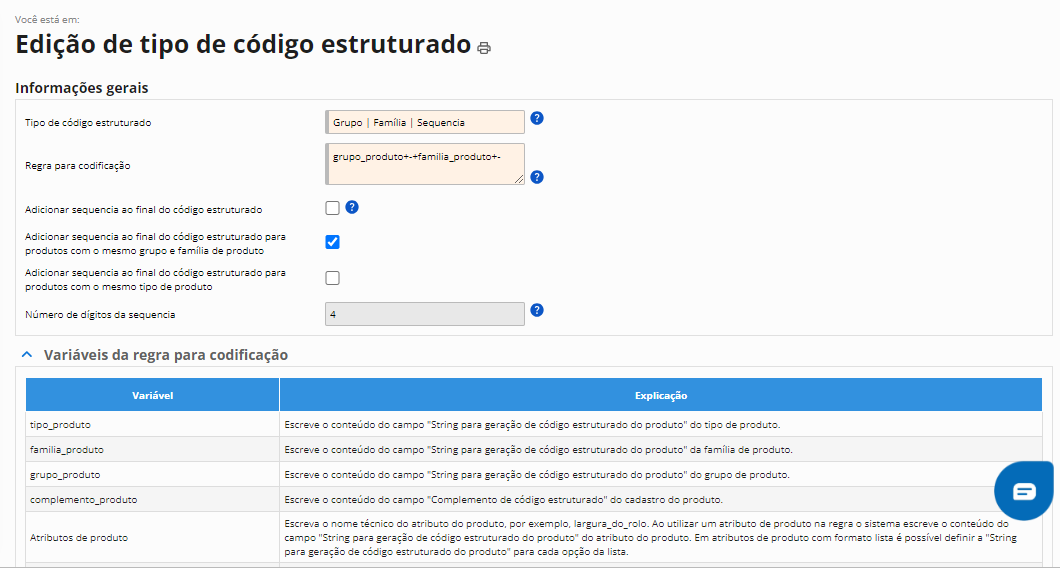

A codificação automática e estruturada é uma forma de organizar os códigos de produtos de maneira hierárquica e padronizada, utilizando uma estrutura lógica e sistemática. Esse tipo de codificação permite que cada produto seja identificado de forma clara e precisa, facilitando o controle de estoque, produção, compras, vendas e rastreamento de informações dentro do sistema. A codificação estruturada também promove consistência e padronização, o que é crucial para a gestão eficiente de qualquer indústria.
Uma codificação estruturada geralmente é composta por camadas de informações que representam diferentes características do produto. No Nomus, essa estrutura pode ser configurada para atender às necessidades específicas de cada empresa.
Nesse tipo de código você pode estruturar com os seguintes elementos:
| Tipo de Produto | Identifica o tipo de produto ao qual o produto pertence, e utiliza a sting (Prefixo) par compor o código, como "MP" para matéria-prima, ou "01" para produtos acabados. Esse prefixo ajuda a segmentar os produtos em grandes grupos. |
| Grupo de Produto | Identifica o grupo ao qual o produto pertence, como "TIN" para tintas, "AC" para Aço, ou "INS" para insumos. Esse prefixo ajuda a segmentar os produtos em grandes grupos. |
| Família de produto | Identifica o grupo ao qual o produto pertence, como "AQ" para tintas à base de água ou "GALV" para Aços galvanizados. Esse prefixo ajuda a segmentar os produtos em grandes grupos. |
| Atributos de produtos | Escreva o nome técnico do atributo do produto, por exemplo, "largura_do_rolo". Ao utilizar um atributo de produto na regra o sistema escreve o conteúdo do campo "String para geração de código estruturado do produto" do atributo do produto. Em atributos de produto com formato lista é possível definir a "String para geração de código estruturado do produto" para cada opção da lista. |
| Sequencial | Pode definir o sequencial ao final único, sequencial ao final do código estruturado para produtos com o mesmo grupo e família de produto ou sequencia ao final do código estruturado para produtos com o mesmo tipo de produto. |
Exemplo de Estrutura de Codificação:
Formato Geral: [Grupo de Produto] - [Família de Produto] - [Código Sequencial] - [Especificação Opcional]
- TIN-AQ-001-20L: Tinta à base de água, produto 001, embalagem de 20 litros.
- MAT-ALU-002-05MM: Matéria-prima de alumínio, código 002, espessura de 5mm.
- INS-OLE-005: Insumo óleo lubrificante, código 005.
Saiba mais como funciona a codificação estruturadas de produtos clicando aqui.
Passo 7) Revisão do Centro de trabalho e Recursos.
O roteiro de produção é opcional para os clientes que desejam controlar os processos produtivos.
No entanto, se forem utilizados, você precisa:
- Revisar o cadastro de centro de trabalho. Atenção para preencher o campo "Tipo de tempo de operação padrão".
- Revisar o cadastro dos recursos.
Saiba mais como funciona os roteiros de produção no sistema Nomus clicando aqui.
Passo 8) Configurar integração no sistema Nomus
Para configurar a integração, acesse a tela "Central de integrações", clique em "Cubus Soluções", e em "Configurar nova integração".
Preencha os campos:
- Nome: Recomendamos que coloque o nome da empresa.
- Empresa: Selecione a empresa que terá a integração habilitada
- Intervalo de tempo para sincronização (minutos): Recomendamos 10 minutos.
